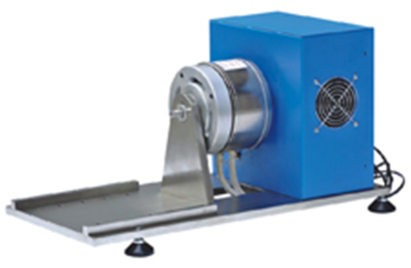

使用电涡流测功机时低速性能是怎样的?时间:2021-03-02 电涡流测功机,主要由旋转部件、摆动部件、测力部件组成。今天就带大家简单了解下“使用电涡流测功机时低速性能”。 由电涡流测功机的结构可知,感应子主要由旋转部件和摆动部件(电枢和励磁线圈)组成。转子轴上的感应子形状犹如齿轮,与转子同轴固定装有一个直流励磁线圈。当励磁绕组通以直流电流时,其周围便有磁场存在,那么围绕励磁绕组就产生一闭合磁通。很明显,位于绕组左侧的感受应子具有一个极性,右侧具有相反的极性。旋转时,由于磁密值的周期性变化而产生涡流,此涡流产生的磁场同产生它的磁场相互作用,从而产生与被试机反向的制动力矩,使电枢体摆动,通过电枢体上的力臂,将制动力传给测量装置。涡电流使涡流环发热,由进入涡流环的冷却水把热量带走,实现功热平衡的能量交换。转速测量采用非接触式磁电转速传感器和装于主轴的60齿牙盘,将转速信号转换成电信号输出。 电涡流测功机在发动机试验台应用很广,发动机转速很高,对低速测试没有要求。电涡流测功机也应用于电机试验台,如只是在额定转速以上测试,一般的电涡流测功机均可满足。 |
