高精度电涡流测功机使用从5方面入手!

时间:2023-01-30     作者:杭州纳胜科技有限公司

  高精度电涡流测功机使用从5方面入手!在汽车机械出厂时都需要经过高精度电涡流测功机的检测,因此,高精度电涡流测功机的选择一直是研究院,科研院所头疼的事,怎么才能挑选出来合适的高精度电涡流测功机呢,高精度电涡流测功机选择的五大注意事项,你知道吗?高精度电涡流测功机的选择要不但要满足转速、转矩、功率三个主要技术指标,还要看看是不是符合测试的具体要求,一般电机都需要测试空载转速、空载损耗、堵转转矩等参数,也是需要着重考虑的!

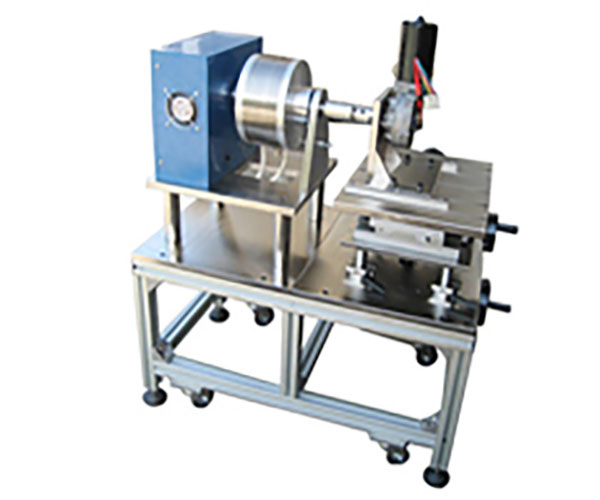

高精度电涡流测功机

  在高精度电涡流测功机的选择时,最好高精度电涡流测功机所有的测试数据都在高精度电涡流测功机性能参数的30%~90%之间。因为高精度电涡流测功机在这个区间的测试精度是最有保证的,主要分三个部分:高精度电涡流测功机机械部分、转速转矩传感器精度范围、转速转矩功率测量仪显示精度。世界上没有哪一台高精度电涡流测功机可以测试所有的电机!每一台高精度电涡流测功机都有其固定的最佳的测试范围,超出最佳测试范围,就会导致测试数据偏差较大,严重者甚至可能损坏测试设备。

  如何选择高精度电涡流测功机?应该从以下几方面入手。

  1、最高转速,高精度电涡流测功机本身所能承受的最高转速是高精度电涡流测功机一个重要性能指标,超过了这个转速限值,高精度电涡流测功机容易出现性能衰退并加速老化,甚至造成不可修复的致命损坏,主要表现在轴承烧死、空心杯转子甩裂、磁粉退磁等方面。按被试品的转速高低来选择确定高精度电涡流测功机的类型,以确保其空载转速处于高精度电涡流测功机的安全转速范围内,且越低于高精度电涡流测功机的最高转速越好。

  一般而言,比较高速(经验认为空载转速在8000rpm以上)的被试品一般采用涡流高精度电涡流测功机测试,中高速(经验认为空载转速在800rpm到15000rpm之间)的被试品宜采用磁滞高精度电涡流测功机测试,较为低速(经验认为空载转速在1000rpm以下)的被试品使用磁粉高精度电涡流测功机测试。三种高精度电涡流测功机的测试范围存在着一定程度的交叉,选择时可兼顾其它方面的考虑:比如说输出功率、转矩、价格、后续的发展、使用的频率等等;注:通常在最高转速时,高精度电涡流测功机并不能输出最大转矩。

  2、最大转矩,高精度电涡流测功机的转矩传感器就是一个带传感信号且可恢复的弹簧片,形变的大小反映出转矩的大小。通常在高精度电涡流测功机的转矩量程范围内,传感器可以自由变形和恢复,但如果出现严重超载、强烈震动、猛烈冲击等现象,则会对传感器造成损坏。转矩传感器一般只能更换,不能维修。

  3、运行功率,运行功率就是高精度电涡流测功机能够接受的最大功率及高精度电涡流测功机给被试品加载时发出的热量。高精度电涡流测功机吸收的功率和加载后发出的热量由施加给被试品的扭力(T)和受到负载后被试品的转速(n)所产生的。

  由此可见,被试品的输出功率必须小于高精度电涡流测功机的运行功率,否则将会因热量迭加给高精度电涡流测功机造成致命的、不可修复的损坏。运行功率分为短时(5分钟)运行功率和连续(2小时)运行功率,通常短时运行功率比连续运行功率大一些。高精度电涡流测功机的散热能力直接决定了其持续加载的时间长短,散热方式的不同决定了运行功率的大小,因此,功率比较大的电机选择高精度电涡流测功机时,应当考虑合适的冷却方式。

  4、测试精度,测试精度是指观测结果、计算值或估计值与真值(或被认为是真值)之间的接近程度,经常使用的的精度为�6�82.5�6�8、1.5、1.0�6�8级,0.5和0.2级的则属于高精度。通常测试仪器的精度等级是以它的允许误差占表盘刻度值(量程满度)的百分数来划分的,其精度等级数越大允许误差占表盘刻度极限值(量程满度)越大。量程越大,同样精度等级的,它测得压力值的绝对值允许误差越大,所以在选择高精度电涡流测功机时,尽量选择精度高的仪器,量程满度不要太大于被测品的最大转矩。

  在2012年06月29日获批、2012年11月01日实施的《三相异步电动机试验方法GB-T1032-2012》中的4.3.2.2章节规定:“测定电机效率时,为保证试验结果的准确性和重复性,仪器的准确度等级应不低于0.2级。”4.3.5.1章节规定:“转速测量仪的准确度应在0.1%以内或误差在1r/min,取二者误差最小者。”4.3.6.1章节规定:“测量效率时转矩传感器及测量仪的精准度等级不低于0.2级。用于其它试验时应不低于0.5级。”

  5、灵敏度,在测试过程中,可以反映被测品转矩波动并能引起读数变化的最小转矩读数值称之为高精度电涡流测功机的转矩灵敏度,灵敏度越高,测试数据越精准。2012年06月29日获批、2012年11月01日实施的《三相异步电动机试验方法GB-T1032-2012》中的4.3.6.1章节规定:“转矩变化的灵敏度达到额定转矩的0.25%”。也就是说,额定转矩是3Nm的电机,一般会选用5Nm的高精度电涡流测功机测试,按照上述国标规定,那么5Nm的高精度电涡流测功机最小显示数值应该是:3Nm*0.25%=0.0075�6�8Nm。

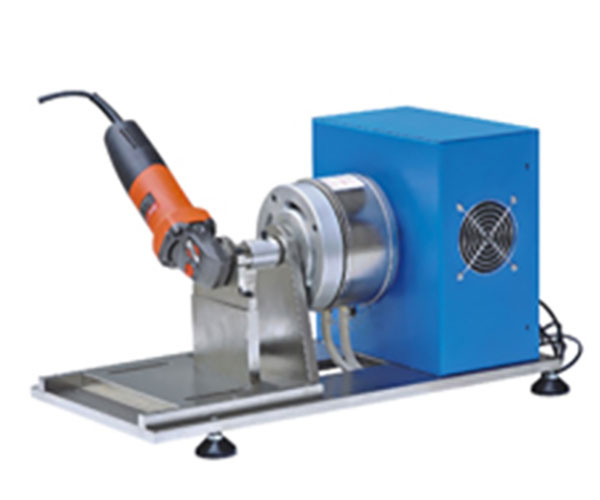

高精度电涡流测功机

  如果5Nm高精度电涡流测功机显示是5.00Nm是不合规范的,必须是至少5.000Nm或其以上的高精度电涡流测功机才可以满足国标的最低要求,同时又能最大限度地保证测试精度。对于高速电机来说,较小的转矩变化就能改变电机的输出功率的读数,以至于最终的效率计算出现较大的偏差。同样,高精度电涡流测功机转速的最小分辨率也是可以影响效率失真的因素,比较特别明显的情况就是在较大转矩时,高精度电涡流测功机的转速变化都能引起很多功率数值的偏差。
