电涡流测功机组成简介及适用于哪些领域?

时间:2021-01-26     作者:杭州纳胜科技

  目前国内先进的加载测功设备就是电涡流测功机,主要用来测量各种动力装置的机械性能。由测功机,控制器和测力装置组成,可以测量被测机器的输出扭矩和速度,并获得输出功率。


  1、组成和原理


  (1)感应子主要由旋转部分和摆动部分(电枢和励磁线圈)组成。转子轴上的感应器形状像齿轮,直流励磁线圈与转子同轴安装。当励磁线圈组受到直流电激励时,其周围会产生磁场,并且在励磁线圈组周围会产生封闭的磁通量。显然,绕组左侧的电感器具有一个极性,而右侧具有相反的极性。


  (2)使用涡流以产生制动转矩以测量机械转矩的装置设备。它由一个电磁滑动离合器(参见电磁变速异步电动机),一个测力计和一个测速发电机组成。被测动力机与电磁滑动离合器的输入轴连接,带动电枢旋转,磁极由安装在其上的测力臂固定,只能在一定范围内摆动一个角度,摆角直接读取作用在电枢和磁极之间的电磁转矩。当省略诸如风阻损耗之类的测量误差时,电磁转矩等于被测动力机的输出转矩。电涡流测功机只能产生制动转矩,不能作为电动机运行。它通常用于测量动力机械,其中转速增加而扭矩减小,或者扭矩变化而速度基本不变。

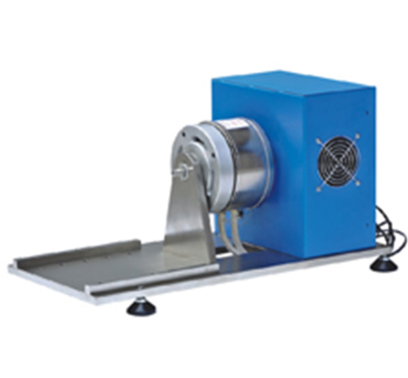

电涡流测功机


  2、产品特点:


  (1)对涡流测功机进行恒定电流,恒定速度和恒定转矩;


  (2)速度约为功率的2.5%;


  (3)突然负荷和突然负荷下降适应性0.5-1s;


  (4)结构简单,运行稳定,价格低廉,使用维护方便;


  (5)采用水冷却,低噪音,低振动;


  (6)输入速度范围宽,可用于各种类型的电动机和动力机械,如变频调速型式试验。


  3.使用场合:


  (1)适用于高转速、大功率动力机的转矩和功率测量,尤其适用于动力机(如串激电机、电动工具及大功率电机)的仿真寿命试验及温升试验。


  (2)在电涡流测功机上进行性能试验,型式试验和研究试验。


  以上就是小编介绍的关于“电涡流测功机组成简介及适用于哪些领域”内容到这就结束了,感谢您的阅读!
