浅述电力测功机的技术要求有哪些?

时间:2021-01-04     作者:杭州纳胜科技【原创】

  电力测功机采用交流变频回馈加载,加载能量通过交流负载发电机回馈电网,是市面上比较先进的加在测工设备。然而任何一台设备都有其规定的技术要求,厂家需要按要求生产,电力测功机也不例外,那么电力测功机的技术要求是什么呢?测功机的技术要求主要包括两部分,技术参数的要求和配置的要求,下面杭州纳胜科技就来展开具体的介绍。

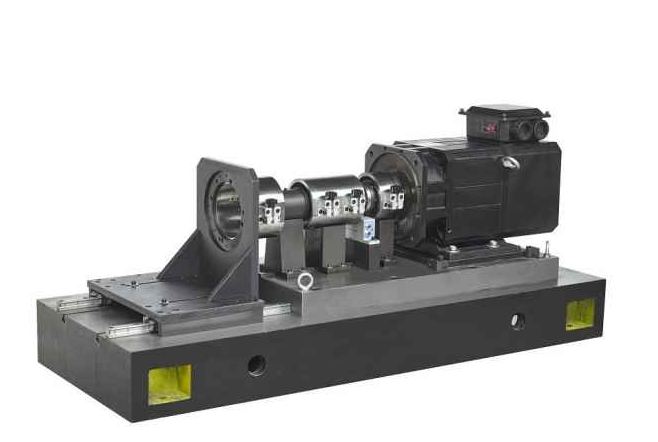

电力测功机


  一、技术参数要求


  1、电力测功机的主要技术要求有技术参数的控制,额定吸收转矩在795Nm/(200~3000)rpm;额定吸收功率在250kW/(3000~6000)rpm;上限转速为7000rpm;测功机及电柜防护等级为IP54;


  2、扭矩法兰的技术参数为量程在1000NM,允许误差等级在0.05%,


  3、保证台架系统测功机、发动机的中心高不小于1000mm。


  4、油耗仪主要技术参数有,油耗测量测量精度在正负0.3%;测量范围为0-800kg/h;时间测量精度为0.02%;供油压力在0.02-0.3MPa。


  5、直线式伺服电机执行器要求行程不小于120mm;定位精度不大于0.2mm;执行力不小于150N;响应速度在100mm/100ms。


  二、测功机配置要求


  1、测功机配置有安全监控及保护有电机轴承温度、电机过载保护、供电电源缺项、超限等。


  2、测功机控制机柜,包括变频控制柜,含有源滤波,电网反馈等,需置于试验间外,电源至变频控制机柜的电缆,小于15米。保证馈电清洁度符合国家标准的规定,可直接通过测功机供电电缆回馈电网。


  3、校正臂。配置与测功机匹配的静态校正臂及砝码托盘一套,配置全套砝码。


  4、扭矩法兰。扭矩传递信号为非接触式,扭矩输出信号为电压和频率信号。


  5、测功机安装底座。测功机安装底座由厚钢板焊接件或铸铁件加工而成。


  6、油耗仪。油耗仪应能实时显示油耗时间,油耗量,设有发动机回油通路,能适用柴油发动机和有回油的电喷汽油机的燃油消耗的测量。


  7、直线式伺服电机执行器,也是油门执行器。执行器为无刷伺服电机,且具备断电回零功能。


  8、弹性联轴器及保护罩,采用弹性联轴器,与测功机加载相匹配。防护罩用铜板制造,能覆盖发动机到调功机间的运动部件,保证防护作用。
