电力测功机动态矫正方法及流程步骤

时间:2020-12-16     作者:杭州纳胜科技【原创】

  测功机主要有三种直流测功机、交流测功机、涡流测功机,用于测试发动机的功率,也可以作为齿轮箱或是变速箱的加载设备,测试传递功率,但是需要对测功机要进行定期矫正确保测试结果准确性,下面就由杭州纳胜科技为您介绍一下测功机动态矫正方法。

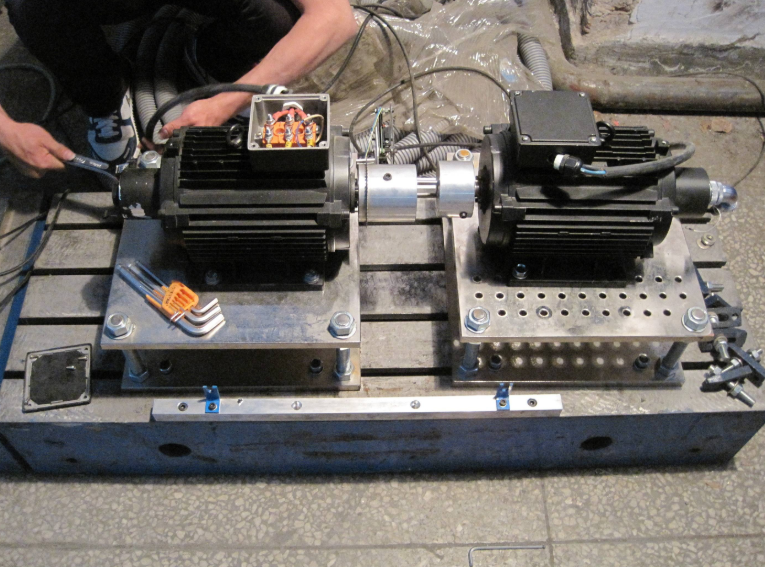

电力测功机


  1、调整测功机轴

  开启测功机智能显示仪的电源,待显示正常后,用手转动待校正的测功机的轴,确认在测功机智能显示仪上有转速数字,以此证明、确认连接的正常。此项确认的目的是指有多个测功机共用显示仪和控制仪时,在切换测功机转换仪时,有可能会出现切换位置编号上的错误将测功机上的被测电机和测功机轴上的连接头取下,使测功机的轴上无任何物品,以确保测功机处于“实际”的零位状态。


  2、测功机调零

  待机预热3~5分钟,然后进行零位的调整。在测功机机壳的后面板上,用小字螺丝刀旋动标有“调零”的电位器,即可达到调零的目的。因为测功机智能显示仪的转矩窗口上显示的是值(无正负之分),所以调整电位器使转矩慢慢变小到0后,继续调整有可能会渐渐变大,故接近零位时须谨慎调节。


  3、安装标定杆

  调节电位器无顺时针和逆时针之分,以能调整转矩到0为准。将测功机配套的标定杆安装在测功机的轴上(磁滞和电磁测功机如此,如果是涡流或异步测功机,则标定杆需要安装在测功机的轴套上),两带小螺丝的面朝上。固定标定杆在测功机轴(或轴套)上通常有三种方式:一是由方条形键销定位,间隙较大,二是由螺丝直接顶紧在轴上或扁位,三是由两个螺丝锁死抱紧。


  4、调整标定杆水平

  尽量将标定杆处于水平位置或接近水平的位置,观察测功机智能显示仪的转矩窗口,还应该是0。如果是安装标定杆时使用了比较大的力,也有可能会有1~2个字,可以左右都对标定杆施加个很小的力,在其自然回位后即可自动消除。使用测功机控制仪器为测功机施加励磁电压,使测功机产生制动力矩,一般调到20V左右即可,具体情况以能挂得住砝码为准,可以适当上下调整。


  5、调整砝码线耳

  如果是涡流或异步测功机,校正时则不需要励磁电压或启动异步测功机控制电源。将配套的砝码用轻质、结实的细绳做个线耳,线耳的长度般有30mm为宜,以便可以挂在标定杆的小螺丝上。值得注意的是,细绳定要沿标定杆的外沿挂下,且不能使砝码顶在标定杆上,另外砝码的下方不能有带磁性的物品放置。线耳不能选用像铁丝、电线、漆皮线等密度比较大的材质。


  6、调整砝码位置

  砝码所挂的位置和满度调节的电位器有对应关系,通常是交错进行的,即从个方向看过去(即以测功机轴对向自己或是站在测功机的后面),砝码挂在左边,调节靠右边的“右满度”电位器。砝码挂在右边,则调节靠左边的“左满度”电位器。如果调节电位器后显示值无反应,则有可能调节的电位器位置有误或是测功机已经有问题,需要进步核实零位和另外边的满度是否正常。


  7、调整电位器满度

  满度电位器通常是顺时针旋转变大,逆时针旋转变小。调试好一边的满度,取下砝码,观察显示的转矩值,应该为0,如果不是,可以分别轻轻按动标定杆的两边,待其自然停止后即可恢复零位。然后按照同样的方法校正另外一边的满度。校正完毕,需要先取下砝码,然后再将控制仪器的励磁电压降下为0V。顺序不能反,如果先降下励磁电压,则测功机的转子失去制动,砝码由于自重就会落下,有可能砸坏地板或落到脚上伤及操作人员。校正结束,将标定杆和砝码妥善保管,收拾其它物品到其对应的位置。


  以上就是对于测功机动态矫正措施的介绍,因为测功机的应变片精度会随着使用产生漂移,所以使用一段时间后都需要做矫正,才能确保使用寿命。
