如何挑选电力测功机?记住这五大要素!

时间:2020-12-10     作者:杭州纳胜科技【原创】

  在电机发电机制造完成准备出厂后,除了要经过质量检测,还要经过电力测功机的功率检测。但不同的电机功率不同,所需要的测功机也不同,那么如何选择电力测功机呢?根据什么选择出合适的测功机?杭州纳胜科技给大家总结了测功机的选择要素,下面我们一起来看看。


  1、测定转矩

  (1)选择电力测功机时要测定出被试品能有多大转矩,在《单相异步电动机试验方法GB/T9651-2008》中明确提出:“选择仪表时,应使测量值位于20%-95%仪表量程范围内”,“转矩测量仪的标称转矩,应不超过被试电机额定转矩的3倍”。

  (2)电力测功机的转矩传感器就是一个带传感信号且可恢复的弹簧片,形变的大小反映出转矩的大小。通常在测功机的转矩量程范围内,传感器可以自由变形和恢复,但如果出现严重超载、强烈震动、猛烈冲击等现象,则会对传感器造成损坏。转矩传感器一般只能更换,不能维修。


  2、测定转速

  (1)电力测功机本身所能承受的极限转速是测功机一个重要性能指标,超过了这个转速限值,测功机容易出现性能衰退并加速老化,甚至造成不可修复的致命损坏,主要表现在轴承烧死、磁粉退磁等方面。

  (2)一般而言,比较高速的被试品一般采用涡流测功机测试,中高速的被试品宜采用磁滞测功机测试,较为低速的被试品使用磁粉测功机测试。三种测功机的测试范围存在着一定程度的交叉。这里需提醒一点的是,通常在测功机转速极限时,测功机并不能输出很高的转矩。

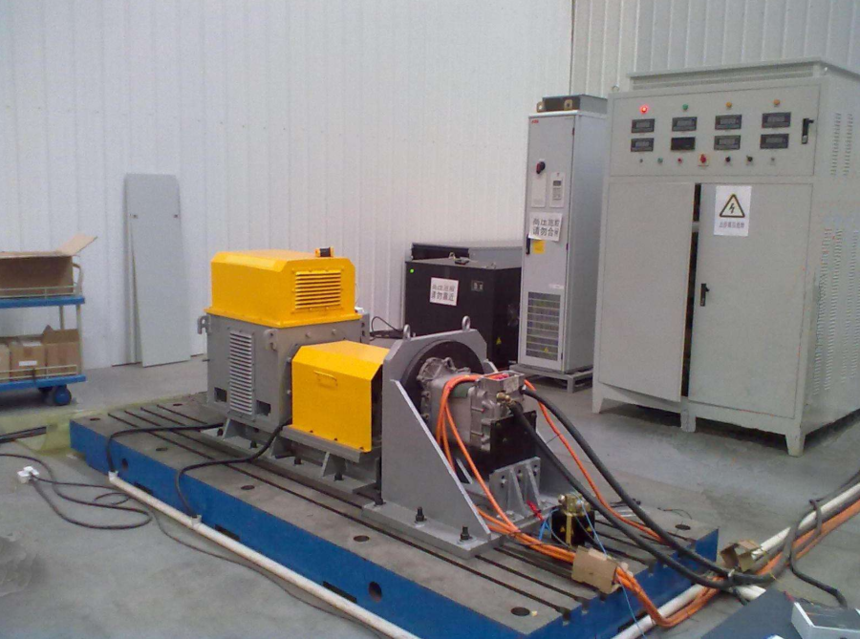

电力测功机


  3、测试精度

  在选择测功机时,尽量选择精度高的测功机。测试精度是指观测结果、计算值或估计值与真值之间的接近程度,经常使用的的精度为2.5、1.5、1.0级,0.5和0.2级的则属于高精度。通常测试仪器的精度等级是以它的允许误差占表盘刻度值的百分数来划分的,其精度等级数越大允许误差占表盘刻度极限值越大,量程越大,同样精度等级的,它测得压力值的允许误差越大,所以在选择测功机时,尽量选择精度高的仪器。在测功机的选择时,电机所有的测试数据都在测功机性能参数的30%~90%之间。因为测功机在这个区间的测试精度是有保证的。


  4、运行功率

  (1)运行功率就是测功机能够接受的功率极限及测功机给被试品加载时发出的热量。测功机吸收的功率和加载后发出的热量由施加给被试品的扭力和受到负载后被试品的转速所产生的。由此可见,被试品的输出功率必须小于测功机的运行功率,否则将会因热量迭加给测功机造成致命的、不可修复的损坏。

  (2)运行功率分为短时运行功率和连续运行功率,通常短时运行功率比连续运行功率大一些。测功机的散热能力直接决定了其持续加载的时间长短,散热方式的不同决定了运行功率的大小,因此选择测功机时,应当考虑合适的冷却方式。


  5、灵敏度

  选择电力测功机时,其灵敏度越高,测试数据越准确。在测试过程中,可以反映被测品转矩波动并能引起读数变化的转矩读数值称之为测功机的转矩灵敏度。额定转矩是3Nm的电机,一般会选用5Nm的测功机测试,对于高速电机来说,较小的转矩变化就能改变电机的输出功率的读数,以至于效率计算结果出现较大的偏差。同样,转速的分辨率也是可以影响效率失真的因素,比较特别明显的情况就是在较大转矩时,1rpm的转速变化都能引起很多功率数值的偏差。
