详细内容

Pack充放电测试系四大部分组成

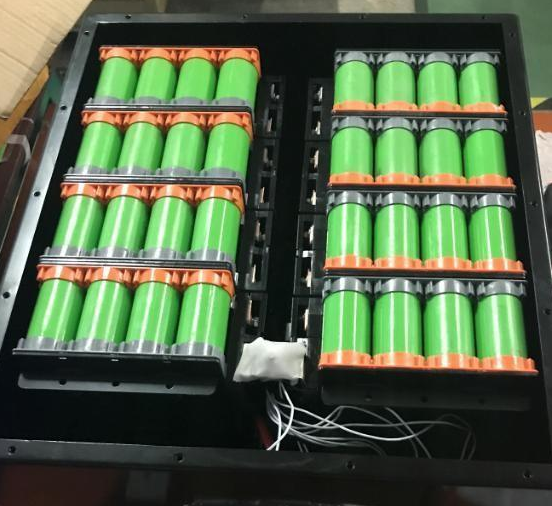

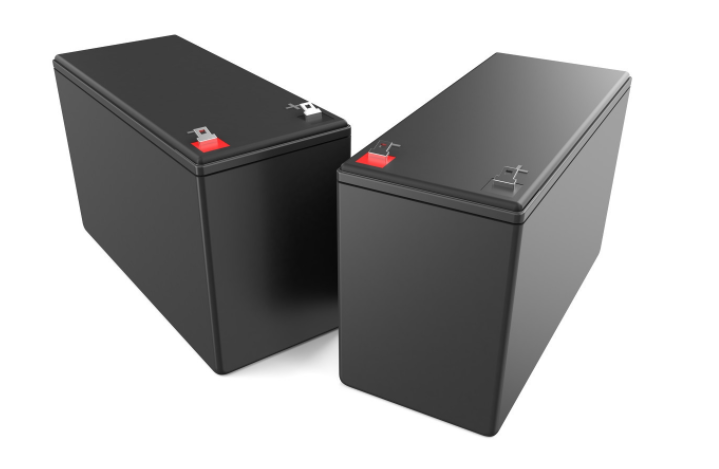

  120V电池组Pack或120V电池包充放电测试系统常规型号有120V50A/100A/200A/300A 2CH/4CH/6CH,支持通道与设备并联(最大至1200A),主要用于电动低速车、电动船舶、储能系统及兼容120V以下电动摩托、电动自行车等电池组(需选配辅助通道)或电池包(直接与BMS通讯)性能测试、HPPC测试、循环寿命测试、工况模拟、电池包容量、直流内阻DCR等电性能测试及联合恒温恒湿箱等做不同条件下的倍率充放电性能测试及极限测试,广泛应用于电池系统实验室电池研究、电池PACK产线功能检测、电池PACK产线性能测试、PACK下线EOL充放电测试、PACK电池组老化测试、电池组分容测试等各个环节。


  1.变压器综合试验台由四大部分组成


  (1)计算机及数据处理软件系统


  (2)各测试单元数据收集系统


  (3)强电控制及仪表监视系统


  (4)人机界面综合系统


  2.变压器综合测试台控制系统综述


  (1)试验台对整套试验站的控制部分进行集中控制,通过复杂的联琐、互锁电路设计,防止人为误操作事件的发生。


  (2)变压器微机综合试验系统配合高精度功率分析仪、变比测试仪、直流电阻测试仪等测量仪器,可对各项数据进行测量、采集、显示、储存。


  (3)试验站通过切换可以完成试验电源的选用,同时可以将试验电源控制权交由试验台控制。


  (4)二次控制线缆采用重载航插集合连接,保证系统连接的可靠性与整体布局的美观、方便。


  (5)由于试验站共用几套试验电源。接线较为复杂,为了保证设备和人身安全,各试验台设置了电气互锁。


  (6)遥控安全装置.此遥控安全开关掌握在现场接线人员手中,可随时控制试验电源开启,可防止人身意外事故的发生。


  3.变压器综合测试台控制柜、测控台设置


  (1)在试验区内设置各套试验回路的各种功能控制柜.


  (2)调压器的启动,停止及升降压控制均可在控制台上操作进行,每个试验台的励磁都是独立调节、控制的。过电流保护装置安装在开关柜上,保护后在试验台上有报警提示。


  4.试验设备的保护规范


  为了确保设备运行安全,试验系统设有六种保护:


  (1)输入保护;


  (2)输出保护;


  (3)测量保护;


  (4)试品保护;


  (5)调压器零位保护;


  (6)互锁保护


  变压器综合测试系统


  1.特性试验


  a.回路自动切换使用,无须人工接线倒换


  b.电流互感采用一次切换原理制造


  c.互感器量程自动切换功能


  d.空载试验时自动给升压到标准额定电压值空载试验时自动升压到标准额定电压值,自动计算空载损耗。


  e.负载试验时自动升压到标准额定电流值,自动计算负载损耗阻抗电压等。


  f.变压器综合测试台对整个回路进行全面控制及测量监控。


  g.所测数据通过微机进行自动处理,并可根椐需要储存/打印。


  2.试验站辅助设施


  (1)遥控保护系统


  (2)警灯警铃提示


  120V电池组Pack充放电测试系统核心优势:


  模块化,充放电效率高、能量回馈效率高


  充电效率(整流)最高可至85%,放电回馈效率(逆变)最高可至85%,放电时能量可回馈供其他用电设备使用,以此节约大量耗电,同时节约需用空调散热所支出的空调电费。多通道时放电能量可以用于其他通道给电池充电(直流微网)。不污染电网,不影响其他用电设备,功率因素大于0.99,电流谐波(THDi)<5%。


  充放电快速响应、无过冲


  电流在开启或关断瞬间及恒流恒压充电阶段无电流冲击,电流平滑无超调,在整个充放电过程中,具备动态负载保护功能。
